Wymiana układu BGA czy reballing? Naprawa karty graficznej w laptopie

Wymienić kartę graficzną, a może reballing?

-Dzień dobry.
   -Dzień dobry, w czym mogę pomóc?
-Mam mały problem z komputerem. Wszystko działa dobrze, ale nie ma obrazu.
  - Kiedy ostatni raz była przeprowadzana konserwacja układu chłodzenia?
-Nigdy.

Hymmm... no właśnie. Przyczyn takiego stanu może być kilka. Jedną z nich (i najczęstszą) jest uszkodzenie karty graficznej. Właśnie o tych układach będzie ten wpis.

Dedykowana karta graficzna w laptopie występuje w postaci układu BGA wlutowanego na płytę główną lub na osobny układ na złączu MXM, PCI-E . Istnieją też inne złącza wykorzystywane w laptopach firmy Toshiba czy Dell.

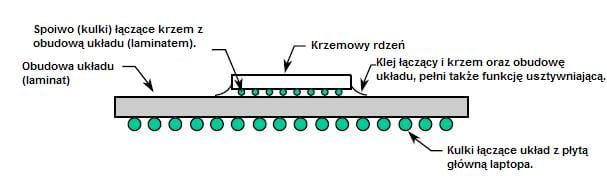

Układ BGA składa się głównie z laminatu oraz rdzenia.

Układ BGA przestaje działać, gdy pękają kulki łączące rdzeń z obudową układu (laminatem układu BGA) lub z płytą główną.

Typowymi objawami są :
   - artefakty na matrycy
   - brak obrazu
   - bluescreen
   - brak pełnej rozdzielczości
   - obraz podzielony na kilka części
   - zawieszanie się systemu
   - mniejsza wydajność

Najczęstszą awarią układów BGA jest uszkodzenie połączenia między rdzeniem, a laminatem układu. Jedną skuteczną naprawą w takim wypadku jest wymiana układu na nowy układ pozbawiony wady.

W naszym serwisie zdecydowana większość układów jest wymieniana - reballing tylko po diagnozie.

Większość problemów BGA, które trafiają do nas na stół, to wadliwe fabrycznie układy (np. seria nVidia G84/G86 z listy poniżej). Reballing - czyli przelutowanie tego samego układu na nowych kulkach - działa i potrafi służyć latami, ale tylko wtedy, gdy uszkodzenie jest czysto mechaniczne: pęknięta kulka, zimny lut po wstrząsach. Gdy układ jest na liście wadliwych, reballing nie pomoże, bo defekt siedzi w samym układzie - chwilowe ożywienie bierze się stąd, że przy okazji podgrzewamy też połączenie między rdzeniem a obudową układu. Dlatego najpierw diagnoza, potem decyzja - a nie reballing "na ślepo".

zdjęcie przedstawia mikropęknięcie kulki pod układem BGA

Inaczej sprawa ma się w konsolach PlayStation czy Xbox, ale to już temat na inny wpis.

Pamiętaj, że najczęstszą przyczyną uszkodzeń układów BGA jest zbyt wysoka temperatura.
Czyszczenie oraz konserwację układu chłodzenia powinno wykonywać się maksymalnie co półtorej roku. Dzięki temu zminimalizujemy ryzyko uszkodzenia karty graficznej, procesora, mostu  oraz przedłużymy ich żywotność.

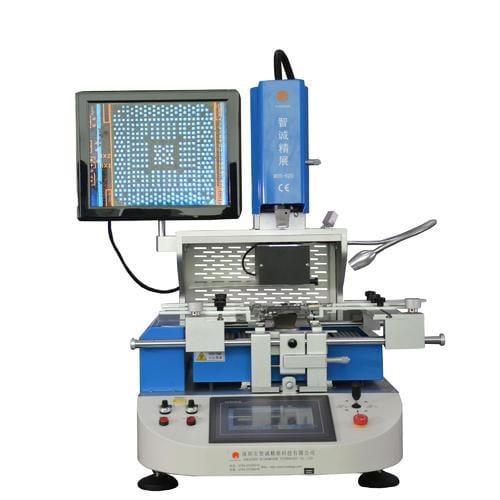

Gdy już zdecydujemy się na wymianę układu BGA, pamiętajmy, że bardzo ważną kwestią, która zagwarantuje nam długą żywotność układu oraz powodzenie całej operacji jest m.in. topnik oraz profil lutowniczy. Odpowiednia maszyna do BGA pozwoli nam zaprogramować profile grzania oraz kontrolować temperaturę w każdej fazie lutowania, co jest bardzo ważne podczas wymiany układu BGA.

Zatem, gdy będziesz zostawiał w innym serwisie laptop czy kartę graficzną od PC do naprawy , zapytaj o to, czy będą robić reballing , reflow , a może wymienią układ na nowy.
Poproś o uzasadnienie.
Dopytaj też jakich kulek użyją - PB czy może PB-free ;)
I pamiętaj, że na nowy układ powinieneś dostać 12 miesięcy gwarancji.

To tak w skrócie o układach BGA. Jeśli masz więcej pytań, pisz do nas śmiało. Odpowiemy w wolnej chwili.

Pozdrawiam , Paweł

Lista wadliwych układów BGA

nVidia NF-SPP-100-N-A2 SPP-100
nVidia NF-G6100-N-A2 GeForce 6100
nVidia NF-G6150-N-A2 GeForce 6100/6150
nVidia MCP67M-A2 GeForce 7000/7100
nVidia MCP67MV-A2 GeForce 7000/7100
nVidia GF-GO7200-N-A3 GeForce 7200
nVidia GF-GO7200-B-N-A3 Grafika GeForce 7200
nVidia GF-GO7300-N-A3 GeForce 7300
nVidia GF-GO7300-B-N-A3 GeForce 7300
nVidia GF-GO7400-N-A3 GeForce 7400
nVidia GF-GO7400-B-N-A3 GeForce 7400
nVidia GF-GO7600-N-A2 GeForce 7600
nVidia GF-GO7600-H-N-B1 GeForce 7600
nVidia G84-600-A2 GeForce 8600GT
nVidia G84-625-A2 GeForce 9500M / GS
nVidia G86-620-A2 Quadro NVS 135M
nVidia G86-630-A2 GeForce 8400M GS
nVidia G86-703-A2 GeForce 8400M G
nVidia G86-730-A2 GeForce 8400/8600M GS
nVidia G86-735-A2 GeForce 9300M G
nVidia G86-750-A2 GeForce 8600M GS
nVidia G86-770-A2 GeForce 8600M GS
