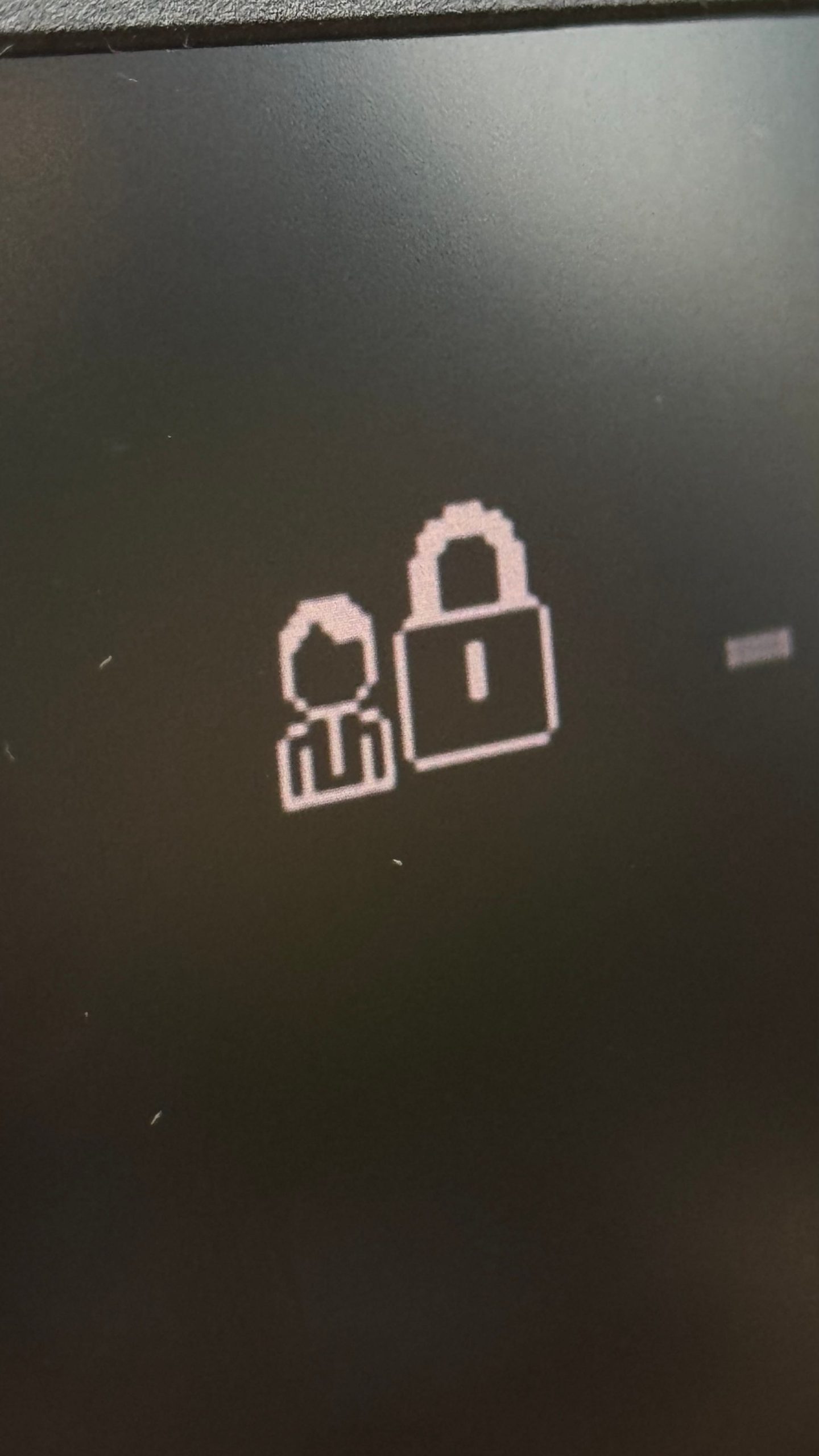

Reset hasła BIOS

Techniki Power Glitch(grounding) w laptopach

 LenovoThinkPad: Reset hasła EC/BIOS

UWAGA: Artykuł ma charakter edukacyjny i jest przeznaczony wyłącznie dla prawowitych właścicieli sprzętu. Opisane metody wykonane nieprawidłowo mogą nieść ryzyko uszkodzenia sprzętu i utraty gwarancji.

Kluczowe ograniczenie

Metoda power glitch powinna być stosowana wyłącznie jako ostateczność, gdy wszystkie standardowe metody zawiodły. Działa ona wyłącznie w przypadku, gdy hasło jest przechowywane w kontrolerze EC (Embedded Controller). Jest nieskuteczna, gdy hasło znajduje się w TPM lub innych dedykowanych obszarach pamięci.

Procedura wykonania

1. Odłącz zasilanie i baterię
2. Zdemontuj płytę główną i zlokalizuj na niej piny: LPC_AD0_R, LPC_AD1_R, LPC_AD2_R, LPC_AD3_R, LRESET, LFRAME( zacznij np. od pierwszego, jeśli nie zadziała to spróbuj z kolejnym sygnałem )
3. Podłącz sondę do masy (wykorzystasz ją do zwarcia powyższych pinów do GND)
4. Włącz laptopa
5. W momencie pojawienia się logo lub włączenia podświetlenia matrycy, wykonaj krótkie (1-2 sek.) zwarcie między wybranym pinem LDPC a masą (w różnych przypadkach użyjesz różnych pinów)
6. Jeśli metoda zadziałała to jestes w stanie wejść do BIOSu
7. Przejdź do Security, wyczyść hasła i zapisz zmiany
8. Gotowe

Przeprowadziliśmy w ten sposób kilka operacji, które wielokrotnie zakończyły się sukcesem

Ważne obserwacje

• Hasła użytkownika są łatwiejsze do ominięcia niż hasła administratora
• Moment zapalenia podświetlenia klawiatury może być dobrym punktem odniesienia
• Metoda może być nieskuteczna przy włączonej opcji "Lock UEFI BIOS Settings"
• W niektórych przypadkach pozwala tylko na jednorazowy dostęp

Kompatybilność z modelami ThinkPad

Wysoka skuteczność

• ThinkPad serii T440-T480
• ThinkPad serii X240-X280
• ThinkPad serii P50-P52

Umiarkowana skuteczność

• ThinkPad T490, T495, T14 Gen 1
• ThinkPad X390, X13 Gen 1
• ThinkPad P53, P73

Niska skuteczność

• ThinkPad T14 Gen 2 i nowsze
• ThinkPad X1 Carbon Gen 8 i nowsze
• ThinkPad P15, P17

Wnioski

Metoda power glitch to ostateczność dla właścicieli ThinkPadów:

• Działa wyłącznie dla haseł w kontrolerze EC
• Niesie ryzyko uszkodzenia płyty głównej
• Wymaga precyzji i doświadczenia technicznego
• Skuteczność maleje z każdą nową generacją ThinkPadów

Lenovo z każdą generacją poprawia zabezpieczenia, więc w nowszych modelach ta metoda działa coraz rzadziej.

---

Doświadczenia kolegów z forum badcaps.net

• Timing jest absolutnie kluczowy
• W T490 skuteczne okazało się zwarcie pinu LPC_AD1_R
• W T14 Gen 1 metoda zadziałała po wielu próbach z różnymi pinami
• W E15 Gen 2 sukces osiągnięto z pinem LPC_AD0_R
• Często koniecznych jest kilka podejść z różnymi pinami
• Dziela z układami KBC: Mec1633 / Mec1653 / Mec1663 / IT8186VG / IT5261VG / NPCE68B / NCPE288/388 oraz z innymi.
• Nie działa z Mec1503 ponieważ LDPC zastąpiono eSPI

---

Artykuł powstał na podstawie praktycznych doświadczeń serwisowych.

---
